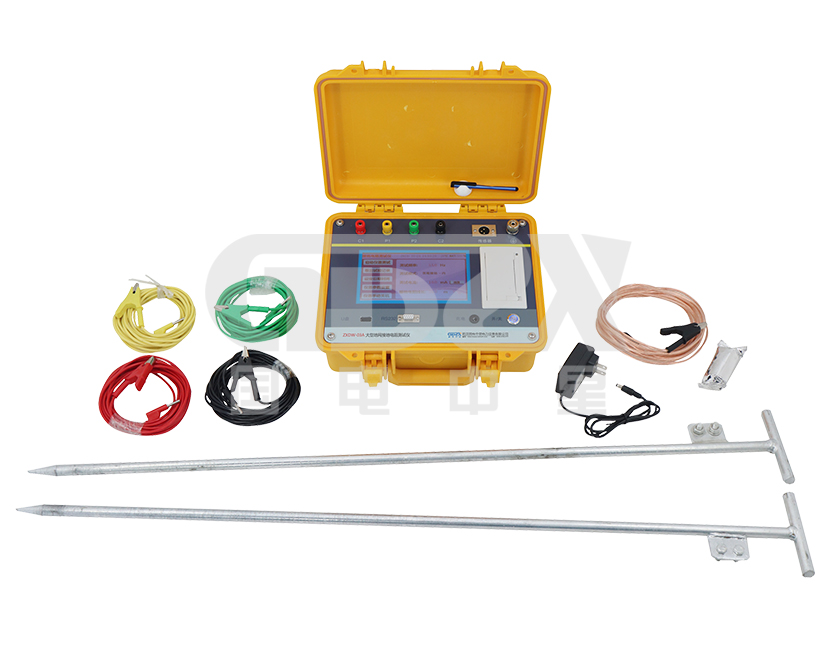

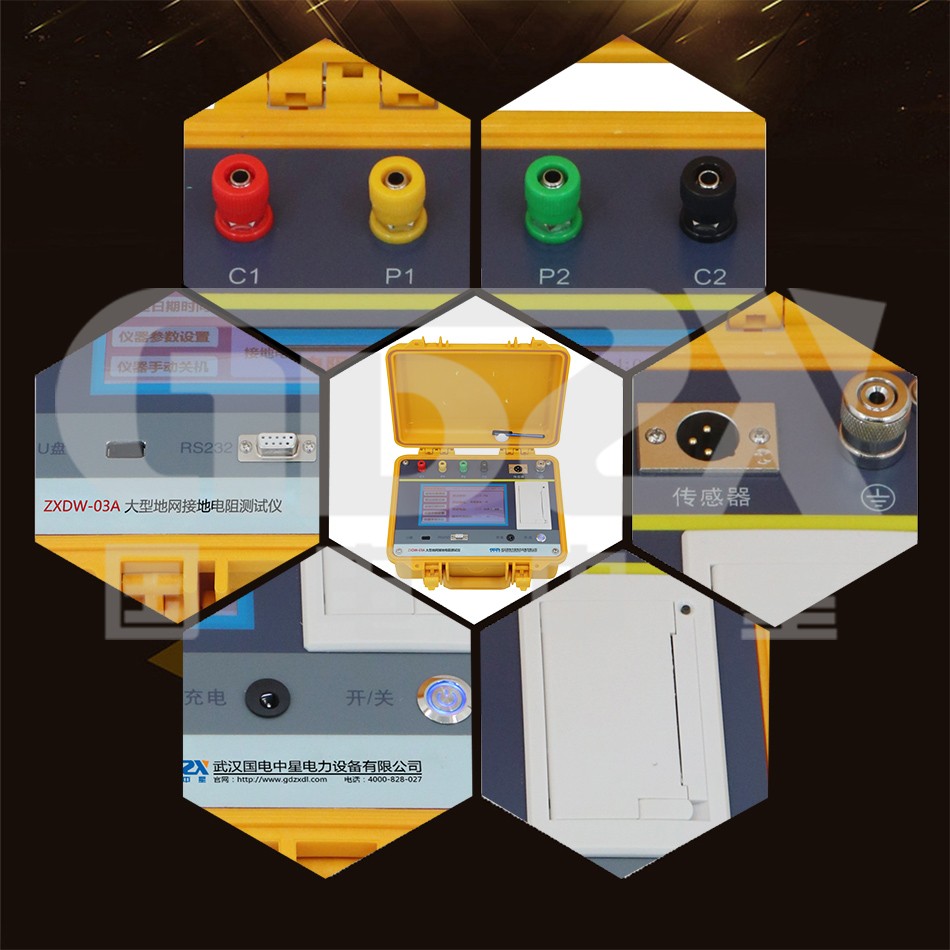

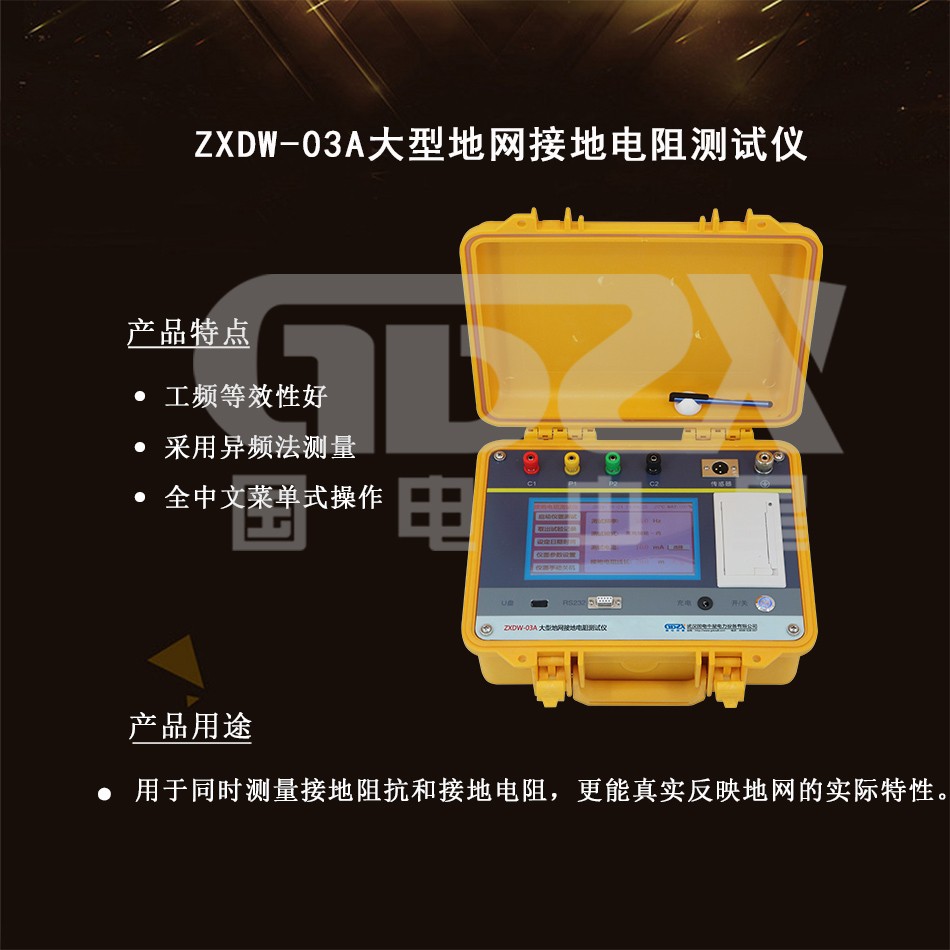

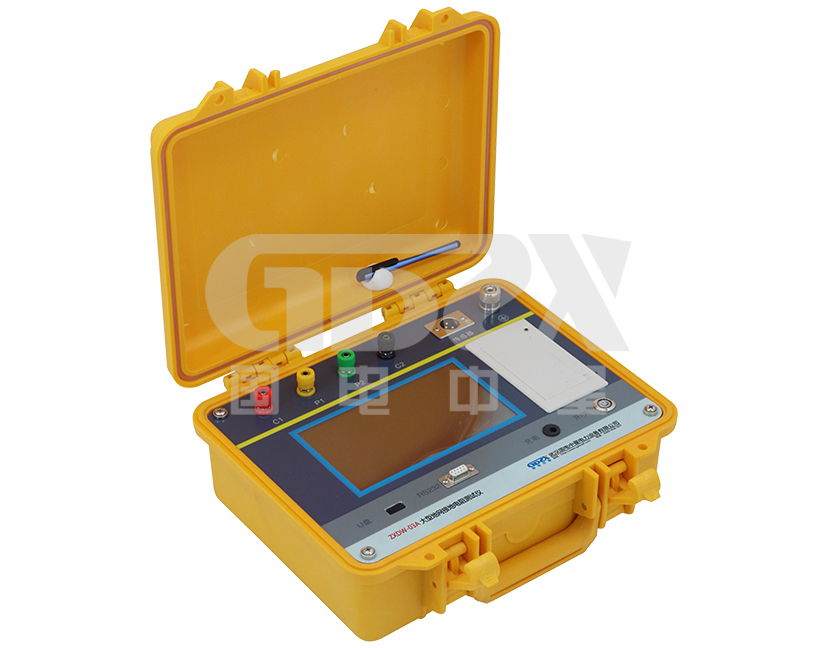

ZXDW-03A大型地網接地電阻測試儀

能同時測量接地阻抗和接地電阻，更能真實反映地網的實際特性

參考標準：

●具有很高的抗干擾性能，測試數據穩定可靠

●全中文菜單式操作，直接顯示出測量結果

●布線勞動量小，無需大電流線

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXDW-03A大型地網接地電阻測試儀采用了新型變頻交流電源，并采用了微機處理控制本測試儀和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

ZXDW-03A大型地網接地電阻測試儀是測量地網接地電阻和接地點之間的接地導通的專用儀器。儀器采用變頻抗干擾技術，不需大電流測量，能在變電站強干擾環境下測得50Hz的準確數據，測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。儀器能同時測量接地阻抗和接地電阻，更能真實反映地網的實際特性。

性能特點

1. 測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差最小0.5Hz，最大為5Hz。可用于50hz或60hz兩種頻率進行測量。

2. 抗干擾能力強。采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

3. 測量精度高?；菊`差僅0.005Ω，可用來測量接地阻抗很小的大地網。

4. 功能強大?？蓽y量電流樁，電壓樁，地網阻抗、接地電阻，接地導通、土壤電阻率，跨步電壓，接觸電壓，電位梯度等。

5. 操作簡單。全中文菜單式操作，直接顯示出測量結果。

6. 布線勞動量小，無需大電流線。

7. 安全可靠。具有接地保護，限流和限壓保護，聲光報警等功能，以確保試驗人員和設備的安全。

技術指標

測量范圍	0～500Ω
分辨率	0.001mΩ
測量誤差	±（讀數×2％+0.005Ω）
抗工頻50Hz電壓干擾能力	10V
測試電流波形	正弦波
測試電流頻率	單頻：40-50Hz 分辨率0.01Hz 隨意設置雙頻：50±0.25Hz 到 50±5.0Hz 步進0.25Hz 60±0.25Hz 到 60±5.0Hz 步進0.25Hz
最大輸出電流	300mA
最大輸出電壓	60V
測量線要求	電流線銅芯截面積≥1.5mm2 電壓線銅芯截面積≥0.2mm2
充電電源	180～270VAC ,50Hz/60Hz±1% (市電或發電機供電)
外形尺寸	340×220×200mm
儀器重量	5kg（不含電纜箱）
